Pengertian DSBSC AM Modulator dan DSBSC AM Demodulator pada MATLAB

Seperti yang kita ketahui bahwa penjelasan dari DSBSC adalah double-sideband suppressed-carrier amplitude modulation. DSBSC ini terdiri dari dua buah modulator yaitu DSBSC AM Modulator dan DSBSC AM Demodulator

1. DSBSC AM Modulator

The DSBSC AM Modulator blok passband memodulasi menggunakan double-sideband ditekan-carrier amplitudo modulasi. Outputnya adalah representasi passband dari sinyal termodulasi. Kedua sinyal input dan output sinyal skalar nyata. Jika input u (t) sebagai fungsi waktu t, maka output adalah

u(t)cos(2πfct+θ)

di mana fc adalah Carrier parameter frekuensi dan θ adalah parameter fase awal.

Biasanya, nilai frekuensi pembawa yang tepat jauh lebih tinggi daripada frekuensi tertinggi dari sinyal input. Oleh Nyquist teorema sampling, kebalikan dari waktu sampel model (didefinisikan oleh sumber sinyal model) harus melebihi dua kali Carrier parameter frekuensi. Berikut adalah gambar DSBSC AM pada Simulink

Blok ini hanya bekerja dengan input nyata dari tipe double. Blok ini tidak bekerja di dalam subsistem dipicu.

Dialog Box

Carrier frequency

Frekuensi carrier.

Initial phase

Tahap awal dari carrier dalam radian

2.  DSBSC AM Modulator

Pengertian blok DSBSC AM (double-sideband suppressed-carrier) Demodulator passband adalah mendemodulasi sinyal yang termodulasi menggunakan double-sideband ditekan-carrier amplitudo modulasi. input adalah representasi passband dari sinyal termodulasi. kedua sinyal input dan output sinyal skalar nyata.

Dalam perjalanan demodulating, blok ini menggunakan filter yang order, koefisien, riak passband dan stopband riak dijelaskan oleh parameter lowpass filter masing-masing. Biasanya, nilai frekuensi pembawa yang tepat jauh lebih tinggi daripada frekuensi tertinggi dari sinyal input. Oleh Nyquist teorema sampling, kebalikan dari waktu sampel model (didefinisikan oleh sumber sinyal model) harus melebihi dua kali Carrier parameter frekuensi. Berikut adalah gambar pada Simulink

Blok ini hanya bekerja dengan input nyata dari tipe double. Blok ini tidak bekerja di dalam subsistem dipicu.

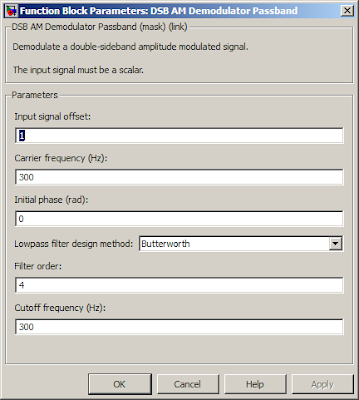

Dialog Box

Input signal offset

Sama dengan sinyal input mengimbangi parameter dalam DSB AM Modulator blok passband yang sesuai.

Carrier Frequency

Frekuensi pembawa pada DSB AM Modulator blok passband yang sesuai.

Initial phase

Tahap awal dari pembawa dalam radian.

Lowpass filter design method

Metode yang digunakan untuk menghasilkan filter. metode yang tersedia adalah Butterworth, Chebyshev tipe I, tipe Chebyshev II, dan Elliptic.

Filter order

Urutan filter digital lowpass ditentukan dalam desain filter bidang metode Lowpass.

Cuttoff frequency

Cutoff frekuensi filter digital lowpass ditentukan dalam Lowpass desain filter bidang metode dalam Hertz.

Passband Ripple (dB)

Berlaku untuk Chebyshev tipe I dan Elliptic filter saja. Ini adalah puncak ke puncak riak di passband dalam dB.

Stopband Ripple (dB)

Berlaku untuk Chebyshev tipe II dan Elliptic filter saja. Ini adalah riak puncak-ke-puncak di stopband dalam dB.
